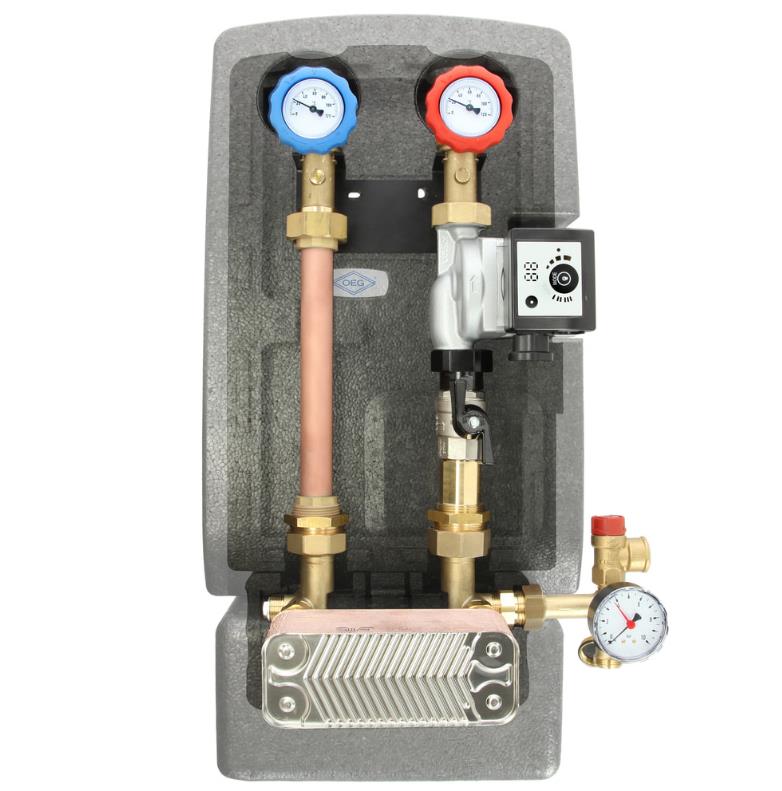

Das OEG Trennsystem DN 25 ist eine wärmeisolierte Armaturengruppe. Der Plattenwärmetauscher ermöglicht eine Entkopplung von Kesselkreislauf und Heizkreislauf.

Deshalb kann das Trennsystem ideal für Fußbodenheizungen eingesetzt werden, bei denen durch alte Kunststoffrohre Sauerstoff in den Heizkreislauf gelangt.

Die hocheffiziente Pumpe transportiert das Wasser vom Wärmeerzeuger zu den Verbrauchern. Die integrierten Thermometer ermöglichen eine einfache visuelle Funktionssteuerung.

Dank der Kugelhähne ist die Wartung der Pumpe und des Heizungs- und Kesselkreislaufs einfach, ohne dass das komplette System abgeschaltet werden muss.

Das Rückschlagventil verhindert eine ungewollte Zirkulation während des Betriebs. Zum Befüllen und Spülen des Systems kann es auf Durchfluss eingestellt werden. Die Isolierung reduziert Wärmeverluste an die Umwelt.

Die Leistungsdaten beziehen sich auf eine Temperaturverteilung von 70/50°C im Primärkreis und 40/50°C im Sekundärkreis. Der Wärmetauscher mit 30-Platten hat eine Leistung von 28 kW und einen kv-Wert von 3,3 bis 3,5.

Einlassstrom:

• 1x OEG Heizumwälzpumpe

• 1x Absperrkugelhahn mit integriertem Thermometer (rot)

Rückfluss:

• 1x Absperrkugelhahn mit integriertem Thermometer (blau)

• 1x Rückschlagventil

• 1x Kupferrohr DN 25
